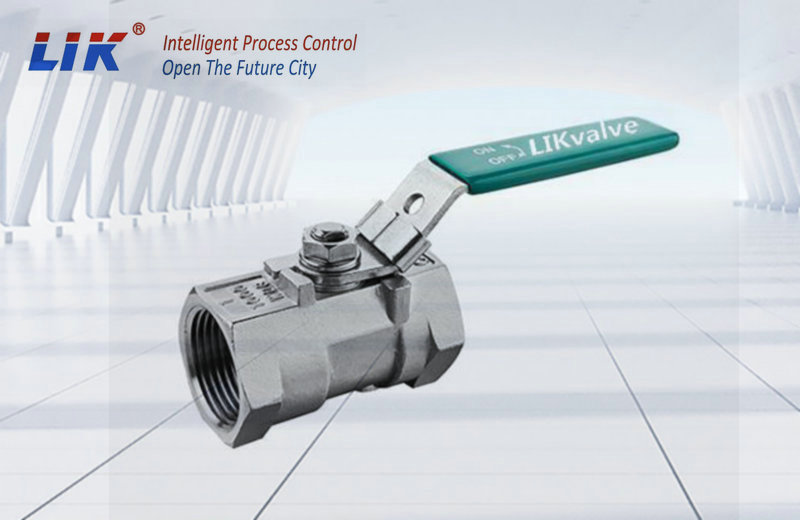

進口一片式內螺紋球閥也稱絲扣球閥，采用浮動球體結構，根據閥體形式的不同，分為一片式、二片式以及三片式。內螺紋球閥以其結構簡單、密封性能好、性價比高、多種閥體形式等特點，廣泛用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)，口徑≤DN100的各種管路上，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
進口一片式內螺紋球閥 產品特征
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型：G、NPT、BSPT、BSP、DI259/2999
進口一片式內螺紋球閥 主要零件材料
|
零件名稱 |
材質 |
|
密封圈 |
聚四氟乙烯 |
|
球體 |
鑄鋼/不銹鋼 |
|
閥蓋 |
鑄鋼/不銹鋼 |
|
閥體 |
鑄鋼/不銹鋼 |
|
閥桿 |
不銹鋼 |
|
止推墊圈 |
聚四氟乙烯 |
|
填料 |
聚四氟乙烯 |
|
填料壓蓋螺母 |
碳鋼/不銹鋼 |
|
墊圈 |
碳鋼/不銹鋼 |
|
閥桿螺母 |
碳鋼/不銹鋼 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
碳鋼/不銹鋼 |
進口一片式內螺紋球閥 主要連接尺寸及重量
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
|
L |
40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
|
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
|
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
