您當前位置:產品中心 >> 進口流量計 >> 進口插入式電磁流量計
進口插入式電磁流量計
產品概述
進口插入式電磁流量計工作原理傳感器實際上是一種液體流速測量儀表。它是應用法拉第感應定律的原理制成的流速測量儀表。圖1 是插入型流量計基本工作原理的示意圖。用長桿將小的電磁流量傳感器插入到被測量管道中規定位置,導電流體垂直流過傳感器工作磁場時(轉換器向傳感器提供勵磁電流時,在勵磁線圈構成的勵磁系統中產生工作磁場),相當導體在磁場中作切割磁力線運動。根據法拉第感應定律,在導體的兩端產生感應電動勢。感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度B、兩極間距離L 和流體的平均流速呈正比。
產品詳情

進口插入式分體電磁流量計在工業、農業、水利、環保污水監測、城市供水等各個部門用來測量各種導電液體的流量和總量。相比管道式的流量計而言插入式的電磁流量計的測量不受流體密度、粘度、溫度、壓力和電導率等變化的影響。采用先進的勵磁技術,功耗小,零點穩定,抗干擾能力強、可靠性好。無附加壓力損失,要求直管段長度小,相對安裝也比較簡單。量測量量程寬,滿量程流速可在1.0m/s10.0m/s內連續任意設定, 輸出信號與流量(流速)成完全線性關系。



進口插入式電磁流量計特點



1、轉換顯示器采用16位高性能微處理器,2×16LCD顯示,參數設定方便,編程可靠

2、雙向測量系統,內裝三個積算器可分別顯示:正向流量、反向流量及正、反 向流量 之差的總量

3、轉換顯示器有多種輸出:電流、脈沖、數字通訊、HART

4、適用大管徑管道,DN2002000mm

5、傳感器本體與電極有多種材料可選

6、體積小、重量輕、運輸、安裝方便,可實現不斷流維護、拆裝

7、價格便宜,安裝管徑越大性能價格比越高



進口插入式電磁流量計技術參數



型號

LIKYT3401

LIKTR3402

公稱通經

DN150-DN800

DN200-DN1800

基本誤差

±2.0%F.S

流速范圍

0.5m/s-10m/s

環境溫度

-20-60

介質溫度

-20-80

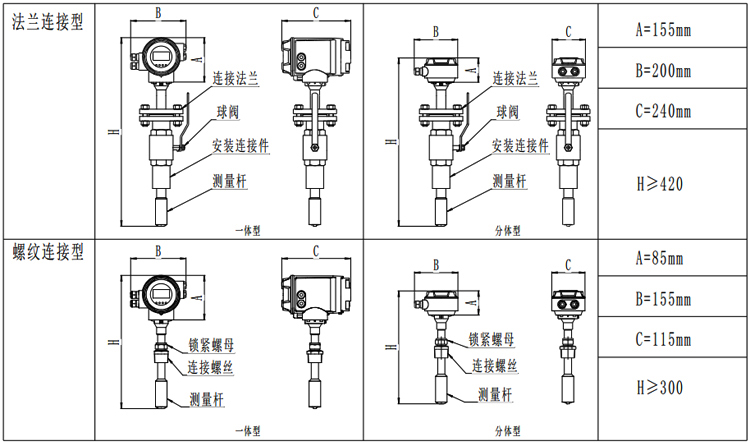

連接方式

法蘭連接 DN40 PN1.6MPa

螺紋連接 1½NPT

工作壓力

0.25MPa~1.6MPa

輸出信號

電流輸出:4-20mA 頻率輸出:0-5kHz

消耗功率

15W

供電電源

220V AC 50HZ、24V DC

電極材質

316L

通信接口

RS-485;HART

安裝形式

一體式;分體式

電器接口

M20*1.5螺紋



進口插入式電磁流量計工作原理


是基于法拉第電磁感應定律。在電磁流量計中,測量管內的導電介質相當于法拉第試驗中的導電金屬桿,上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時,則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯實現與流體和測量電極的電磁隔離。






進口插入式電磁流量計測量范圍



口徑 (mm)

測量范圍(m3/h)

口徑 (mm)

測量范圍(m3/h)

DN150

31.79 635.85

DN700

692.37 13847.40

DN200

56.52 1130.4

DN800

904.32 18086.40

DN250

88.31 1766.25

DN900

1144.5 22890.60

DN300

127.17 2543.40

DN1000

1413.0 28260.00

DN350

173.09 3461.85

DN1200

2034.7 40694.40

DN400

226.08 4521.60

DN1400

2769.4 55389.60

DN450

286.31 5722.65

DN1600

3617.2 72345.60

DN500

353.25 7065.00

DN1800

4578.1 91562.40

DN600

508.68 10173.6
