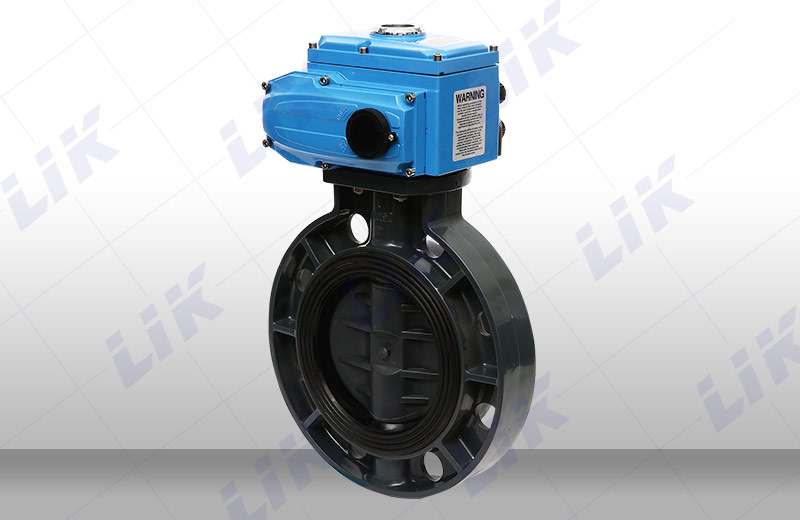

主要性能參數表：
|
項目 |
介質溫度 |
工作壓力 |
回轉角 |
開關時間 |
電源 |
控制方式 |
防護等級 |
|
參數 |
無凍結-15～60℃ |
1.0MPa |
96° |
30秒 |
220AC 380VAC
12VDC 24VDC
|
E S A R Z型 |
IP65 |
手動UPVC蝶閥D71X-10S：
|
規格 |
d |
d 1×N |
H |
H1 |
L |
C1 |
C2 |
D |
W |
壓力MPa |
|
DN50 |
50 |
19×4 |
240 |
160 |
43 |
125 |
120 |
159.5 |
200 |
1.0 |
|
DN 65 |
65 |
19×4 |
263 |
171 |
46 |
145 |
139 |
181 |
200 |
1.0 |
|
DN 80 |
80 |
19×8 |
293 |
194 |
49 |
160 |
150 |
198 |
240 |
1.0 |
|
DN 100 |
100 |
19×8 |
325 |
210 |
58 |
190.5 |
175 |
229 |
240 |
1.0 |
|
DN 125 |
125 |
23×8 |
375 |
245 |
64 |
216 |
210 |
260 |
304 |
1.0 |
|
DN 150 |
150 |
23×8 |
400 |
258 |
70 |
241.3 |
240 |
287 |
304 |
1.0 |
|
DN 200 |
200 |
23×8 |
480 |
308 |
88 |
298.5 |
290 |
345 |
304 |
1.0 |
|
DN 250 |
250 |
25×12 |
555 |
355 |
98 |
362 |
350 |
411 |
300 |
0.6 |
|
DN 300 |
300 |
25×12 |
640 |
398 |
108 |
431.8 |
400 |
485 |
300 |
0.6 |
|
DN 350 |
350 |
25×16 |
675 |
420 |
88 |
469 |
437 |
510 |
300 |
0.6 |
|
DN 400 |
400 |
25×16 |
730 |
445 |
98 |
516 |
494 |
570 |
410 |
0.6 |
|
DN450 |
450 |
25×20 |
806 |
500 |
109 |
565 |
565 |
605 |
410 |
0.6 |
|
DN500 |
500 |
25×20 |
830 |
490 |
135 |
620 |
620 |
666 |
410 |
0.6 |
UPVC蝶閥零件名稱：
|
件號 No. |
名稱 |
件數 |
材質 |
件號No. |
名稱 |
件數 |
材質 |
|
1. |
閥體 |
1 |
UPVC、FR、PP、PVDF |
12. |
方位塊墊塊 |
1 |
UPVC |
|
2. |
閥板 |
1 |
UPVC、PCR、PVDF |
13. |
方位塊螺母 |
3 |
SUS |
|
3. |
閥桿 |
1 |
2Cr13 |
14. |
方位指示片 |
1 |
ABS |
|
4. |
止泄環 |
1 |
EPDM、TPE、TEFLON |
15. |
把手襯套 |
1 |
A₃ |
|
5. |
把手 |
1 |
ABS |
16. |
把手墊圈 |
1 |
SUS |
|
6. |
把手戶片 |
1 |
ABS |
17. |
把手插銷 |
1 |
SUS |
|
7. |
把手彈簧 |
1 |
SUS |
18. |
開關握把 |
1 |
UPVC |
|
8. |
彈簧承片 |
1 |
SUS |
19. |
握把插銷 |
1 |
SUS |
|
9. |
把手螺母 |
1 |
SUS |
20. |
彈簧室護片 |
1 |
ABS |
|
10. |
O型環 |
2 |
EPDM、FPM |
21. |
把手拉桿 |
1 |
SUS |
|
11. |
方位塊 |
1 |
SUS |
|
|
|
|
